تست 10G با استفاده از دستگاه Fluke DTX-1800

یکی از متداولترین راه های تست کابل های مسی، استفاده از ماژول های سینگل مود و مالتی مود دستگاه DTX-1800 می باشد.

مراحل تست و تأیید صحت عبور سرعت 10G از کابل های مسی شامل دو مرحله است:
مرحله اول: تست هر لینک کابل Cat.6A و تایید صحت عملکرد لینک تا فرکانس 500 مگاهرتز همانند خانواده های قبلی خود ( Cat.5 و Cat.6 )
مرحله دوم: تست تاثیر زوج سیم های یک کابل بر کابل مجاور خود ( Alien Crosstalk )

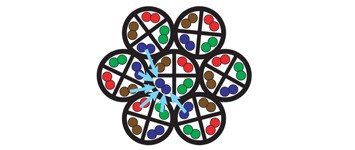

همانطور که در شکل زیر مشاهده می کنید، زمانی که فرکانس برای انتقال سرعت 10G به 500 مگاهرتز می رسد چالش اصلی هجوم میدان های الکتریکی از یک زوج کابل به زوج کابل مجاور خود است که لازم است توسط دستگاه تستر، تست ANEXT برای صحت عملکرد انجام پذیرد.

در ادامه نحوه تست مراحل اول و دوم توضیح داده شده است.
مرحله اول و تأیید صحت عملکرد هر لینک:
برای تست صحت انتقال سرعت 10G لازم است تمام پارامترهای مشخص شده در استاندارد TIA/EIA-568-C.2 همانند Insertion Loss, Return Loss, NEXT, Power Sum NEXT, ACR-F, PSACR-F Propagation Delay, Length, Delay Skew تا فرکانس 500 مگاهرتز توسط دستگاه FLUKE DTX 1800 تست و تأیید شود. لازم به ذکر است که در این مرحله کیت تست 10G احتیاج نیست.
نرم افزار دستگاه DTX-1800 لازم است به نسخه های جدیدتر از 1.3 به روز شده باشد که آخرین نسخه نرم افزار را می توان بدون هزینه از سایت فلوک دانلود کرد.
این مرحله از تست دقیقا همانند مراحل تست های قبلی می باشد که در آن هر لینک به صورت مجزا تست و مورد تأیید قرار می گیرد. لازم است برای شروع به مرحله بعد همه ی تست ها ذخیره و در نرم افزار LinkWare وارد شود.

مرحله دوم تست Alien Crosstalk:
برای تست ( Alien Crosstalk ( AXTalk لازم است جعبه ی تست DTX 10G Kit برای دستگاه DTX-1800 تهیه شود.

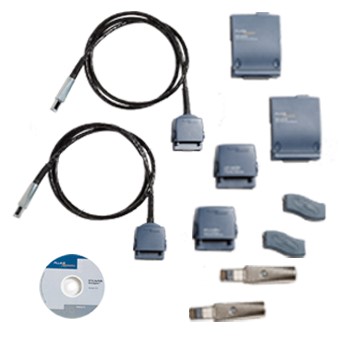

DTX-10GKIT

Alien Crosstalk Analyzer Kit for DTX-1800-

:This kit includes
Two DTX-AXTLK1 Communication Modules-
Windows based DTX AxTalk Analyzer™ Software-
Two Cat 6A/Class EA Permanent Link Adapters (DTX-PLA002S)-
Two Channel Adapters optimized for Alien Crosstalk-
measurements to 500 MHz (DTXCHA001AS)-
Two Link Terminators (DTX-AXTERM)-
Two RJ45-to-RJ45 Couplers-

مراحل تست به شرح زیر است:
1) با توجه به تست های انجام شده در مرحله قبل بلندترین لینک ها که دارای بدترین حاشیه امنیت (بر روی پارامتر NEXT) هستند را به عنوان لینک قربانی (Victim Link) انتخاب می نماییم سپس کابل های دسته شده به دور لینک قربانی (Victim Link) را مشخص کرده و آنها را لینک های مزاحم (Disturbed Link) می نامیم.
2) مجموعه لینک قربانی ( Victim Link ) به همراه لینک های مزاحم (Disturbed Link) را جدا کرده و در یک فایل جدید در نرم افزار LinkWare ذخیره نماییم.

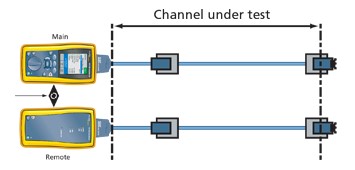

3) ماژول DTX 10G Kit را بر روی دستگاه DTX-1800 سوار کرده و همانند شکل ذیل دستگاه را به لینک ها متصل می نماییم.

4) برای ادامه تست لازم است دو دستگاه Main و Remote از طریق یک پچ کورد به هم متصل شوند. سپس در یک لپ تاپ یا PC که در زمان تست از طریق کابل USB به Main دستگاه DTX متصل است نرم افزار AxTalk Analyzer را باز کرده و فایل ذخیره شده در مرحله قبل را فرا می خوانیم. در ادامه با مشخص کردن لینک قربانی (Victim Link) و اولین لینک مزاحم (Disturbed Link) و فشار دادن کلید تست عملیات تأیید صحت عملکرد لینک را مورد ارزیابی قرار می دهیم. این تست برای هر لینک باید تکرار شود تا تمامی لینک ها مورد تست قرار گیرند.

دستگاه Main به لینک قربانی (Victim Link) و دستگاه Remote را به اولین لینک مزاحم (Disturbed Link) متصل می نماییم. در سمت دیگر این دو لینک، از دو مسدود کننده (Terminators) که در کیت موجود است برای مسدود کردن سر دیگر لینک ها استفاده می نماییم.
4) برای ادامه تست لازم است دو دستگاه Main و Remote از طریق یک پچ کورد به هم متصل شوند. سپس در یک لپ تاپ یا PC که در زمان تست از طریق کابل USB به Main دستگاه DTX متصل است نرم افزار AxTalk Analyzer را باز کرده و فایل ذخیره شده در مرحله قبل را فرا می خوانیم. در ادامه با مشخص کردن لینک قربانی (Victim Link) و اولین لینک مزاحم (Disturbed Link) و فشار دادن کلید تست عملیات تأیید صحت عملکرد لینک را مورد ارزیابی قرار می دهیم. این تست برای هر لینک باید تکرار شود تا تمامی لینک ها مورد تست قرار گیرند.
